স্বয়ংক্রিয় সার্ভো ফ্লুট ল্যামিনেটর মেশিন 180m/min উচ্চ গতির সঙ্গে কার্ডবোর্ড ল্যামিনেটর জন্য

              180m/min উচ্চ গতির ফ্লিট ল্যামিনেটর মেশিন

1পণ্যের বর্ণনা

1.১ ফাংশনঃ

কাগজটি উপাদানটির শক্তি এবং বেধ বা বিশেষ প্রভাব বাড়ানোর জন্য কার্ডবোর্ডের সাথে স্তরিত করা যেতে পারে। ডাই-কাটার পরে এটি প্যাকেজিং বক্সগুলির জন্য ব্যবহার করা যেতে পারে,বিলবোর্ড এবং অন্যান্য উদ্দেশ্য.

1.২ কাঠামোঃ

A. উপরের কাগজ ফিডার: এটি উপরে থেকে 120-800 গ্রাম কাগজের স্ট্যাক পাঠাতে পারে।

B. নীচের ফিডঃ এটি নীচে থেকে 0.5 ~ 10 মিমি কার্ডবোর্ড পাঠাতে পারে।

C. আঠালো যন্ত্রপাতিঃ আঠালো জলটি ফিড কাগজের উপর প্রয়োগ করা যেতে পারে।

D. নিয়ন্ত্রক সংস্থা - দুটি কাগজকে নির্ধারিত tolerances অনুসারে ফিট করে।

E. চাপযুক্ত কনভেয়র... সংযুক্ত কাগজ চাপুন এবং বিতরণ বিভাগে এটি প্রেরণ।

1.৩ নীতিমালাঃ

উপরের কাগজটি উপরের কাগজ ফিডার দ্বারা প্রেরণ করা হয় এবং সনাক্তকরণের জন্য পজিশনিং মেশিনের স্টার্ট ডিটেক্টরকে প্রেরণ করা হয়। তারপরে নীচের কাগজটি প্রেরণ করা হয়;নীচের কাগজটি আঠালো চাকার উপর আঠালো দিয়ে আবৃত হওয়ার পরে, উপরের কাগজ এবং নীচের কাগজ যথাক্রমে কাগজ সনাক্তকরণের পরে উভয় পক্ষের সিঙ্ক্রোন ডিটেক্টরগুলিতে প্রেরণ করা হয়,নিয়ামক কাগজ এবং নীচের কাগজ ত্রুটি মান গণনা করে, এবং কাগজের উভয় পাশের সার্ভো কমপেনসেশন ডিভাইসটি কাগজটিকে স্প্লাইসিংয়ের জন্য একটি পূর্বনির্ধারিত অবস্থানে কমপেনস করে এবং তারপরে কনভেয়রকে চাপ দেয়।মেশিনটি কাগজটি চাপিয়ে দেয় এবং সমাপ্ত পণ্য সংগ্রহের জন্য এটি বিতরণ মেশিনে পৌঁছে দেয়.

1.4 প্রযোজ্য উপকরণঃ

পেস্ট পেপার --- 180 ~ 800g/m পাতলা কাগজ, কার্ডবোর্ড।

নীচের কাগজ---0.5~10m/m কার্ডবোর্ড, একমুখী কার্ডবোর্ড, বহু-স্তরযুক্ত তরল কাগজ, মুক্তো বোর্ড, মধুচক্র বোর্ড, স্টিরোফোম বোর্ড।

আঠালো - রজন ইত্যাদি, PH মান 6 ~ 8 এর মধ্যে, আঠালোতে প্রয়োগ করা যেতে পারে।

পরামিতিঃ

কাঠামোগত বৈশিষ্ট্যঃ

◆ বিশ্বের শীর্ষস্থানীয় ট্রান্সমিশন কন্ট্রোল সিস্টেম গ্রহণ করে, শুধুমাত্র কাগজের আকারের সিস্টেম অটো-টিউনিং ইনপুট প্রয়োজন।

◆ কম্পিউটারাইজড উচ্চ গতির ফিটিং, প্রতি ঘণ্টায় ১২,০০০ টুকরা পর্যন্ত।

◆ চুনলিউ প্রকারের বায়ু সরবরাহের মাথা, সামনে চারটি সেট নল এবং চারটি সেট শোষণ নল দিয়ে।

◆ ফেইডা ব্লক কম স্ট্যাক কার্ডবোর্ড গ্রহণ করে, যা প্যালেটে কাগজ লাগাতে পারে, এবং ট্র্যাক-সহায়তাপ্রাপ্ত প্রি-স্ট্যাকার ইনস্টল করতে পারে

◆ তল রেখার অগ্রবর্তী অবস্থান জানার জন্য বৈদ্যুতিক চোখের একাধিক সেট ব্যবহার করুন,এবং উপরের এবং নীচের কাগজ সারিবদ্ধতা ক্ষতিপূরণ স্বতন্ত্রভাবে ঘোরান মুখ কাগজ উভয় পক্ষের সার্ভো মোটর করতে, যা সঠিক এবং মসৃণ।

◆ সম্পূর্ণ কার্যকরী ইলেকট্রনিক কন্ট্রোল সিস্টেম, মানব-মেশিন ইন্টারফেস এবং পিএলসি প্রোগ্রাম মডেল প্রদর্শন ব্যবহার করে, স্বয়ংক্রিয়ভাবে অপারেটিং শর্ত এবং কাজ রেকর্ড সনাক্ত করতে পারেন।

◆ স্বয়ংক্রিয়ভাবে আঠালো পুনর্নির্মাণ সিস্টেম স্বয়ংক্রিয়ভাবে হারিয়ে যাওয়া আঠালো ক্ষতিপূরণ করতে পারে এবং আঠালো পুনর্ব্যবহারের সাথে সহযোগিতা করতে পারে।

সর্বোচ্চ গতিঃ ১৭০০০ শীট/ঘন্টা

শাখা পরিচিতি:

1. তল পেপার ফিডিং


জাপান NITTA স্তন্যপান সঙ্গে আমদানি Servo মোটর বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম ব্যবহার করুন
সাকশন পাওয়ার ইনভার্টার তৈরির বেল্ট, এবং জল রোলার দ্বারা পরিষ্কার বেল্ট; পেটেন্টকৃত
এই প্রযুক্তির সাহায্যে কার্ডবোর্ড ও ওয়েভগেট মসৃণ ও সহজেই কাজ করতে পারে।


2. শীর্ষ শীট ফিডিং প্রক্রিয়া

উচ্চ গতির স্বয়ংক্রিয় ডেডিকেটেড ফিডারের কাগজ উত্তোলন এবং খাওয়ানোর উভয়ই পাতলা এবং পুরু কাগজ উভয়ের সাথে খাপ খাইয়ে নেওয়ার জন্য অবাধে সামঞ্জস্য করা যায়।শীর্ষ খাওয়ানো কাগজ দ্রুত এবং মসৃণ চালানো নিশ্চিত করুন.


3. ইলেকট্রিক সিস্টেম

ইউরোপীয় সিই প্রয়োজনীয়তা অনুযায়ী ডিজাইন, মেশিন স্থিতিশীলতা, উচ্চ দক্ষতা এবং কম ব্যর্থতা নিশ্চিত।যেমন সতর্কতা, ত্রুটি সনাক্ত, ব্যর্থতা, এবং অপারেটিং গতি, ইত্যাদি স্ক্রিনে এক নজরে.


4প্রি-স্ট্যাক পার্ট

প্রি-পিল সিস্টেমটি প্রিসেট ফাংশন সহ টাচ স্ক্রিনের মাধ্যমে কাগজের আকার হিসাবে সেট করা যায় এবং সেটআপের সময়কে দক্ষতার সাথে হ্রাস করার জন্য স্বয়ংক্রিয়ভাবে ওরিয়েন্ট করা যায়।



5. ট্রান্সমিশন

গেটস সিঙ্ক্রোনিক বেল্ট প্রধান ট্রান্সমিশন হিসাবে SKF বেয়ারের সাথে একসাথে স্থিতিশীলতা নিশ্চিত করার জন্য গৃহীত হয়। উভয় চাপ রোলার,ডিম্পিং রোলার এবং আঠালো মান সহজেই যান্ত্রিক এনকোডার সঙ্গে হ্যান্ডেল দ্বারা নিয়ন্ত্রিত করা যেতে পারে.

6.বাম-ডান অবস্থান ব্যবস্থা




7. পজিশনিং সিস্টেম & আঠালো রোলার


নীচের পাতাগুলির আপেক্ষিক অবস্থানে ফটো ইলেকট্রিক সেন্সর একাধিক সেট ব্যবহার,
সার্ভো মোটর উভয় পক্ষের উপর নিয়ন্ত্রণ উপরের শীট স্বাধীন ক্ষতিপূরণ কর্ম করতে, যাতে উপরের কাগজ এবং নীচের কাগজ সঠিক অবস্থান।
স্টেইনলেস স্টীল রোলার, কখনও মরিচা না, সংকীর্ণভাবে গ্রিলিং পরে,
গ্যারান্টিযুক্ত ন্যূনতম পরিমাণে আঠালো সমানভাবে আবৃত।
ডাউন রোলার ওয়াটার রোলার দ্বারা পরিষ্কার করা হয়।


8. টাচ স্ক্রিন অপারেশন সিস্টেম


এটি টাচ স্ক্রিনের কেন্দ্রীয় নিয়ন্ত্রণ গ্রহণ করে, উচ্চ রেজোলিউশনের ম্যান-মেশিন ইন্টারফেসের সাথে ম্যান-মেশিন কথোপকথন উপলব্ধি করে,এবং রিয়েল টাইম অপারেশন এবং ত্রুটি গতিশীল পর্যবেক্ষণ উপলব্ধি, এটা আরো সুবিধাজনক সমন্বয় এবং ত্রুটিমুক্ত করা



9. লিডিং এজ ফিডিং সিস্টেম ((অপশনাল)


এই সিস্টেমটি অপশনের জন্য, বড় আকারের এবং পুরু নীচের শীটগুলির জন্য আরও উপযুক্ত।


10. শ্যাফ্টহীন সার্ভো ফিডার(অপশনাল)


এই সিস্টেমটি অপশনের জন্য, দীর্ঘ আকারের শীর্ষ শীটগুলির জন্য আরও উপযুক্ত।

11. নীচের কাগজের জন্য বিগ সাকশন সিস্টেম(অপশনাল)


এই সিস্টেমটি অপশনের জন্য, যদি আপনার পণ্য কার্ডবোর্ড, তরঙ্গযুক্ত বোর্ড, এবং 3 বা 5 স্তর। আপনি এই সিস্টেমটি চয়ন করতে পারেন।


12. অটোমেটিক লুব্রিকেশন সিস্টেম (ঐচ্ছিক)


লেয়ারের সেবা জীবন বাড়ানোর জন্য নিয়মিত লেয়ার তৈলাক্ত করুন


13. ভিডিও মনিটরিং ((বাধ্যতামূলক)


এই অপশনটি মেশিনের চলমান পর্যবেক্ষণ করতে পারে, অপারেটরকে প্রায়শই মেশিনের চারপাশে হাঁটতে হবে না।

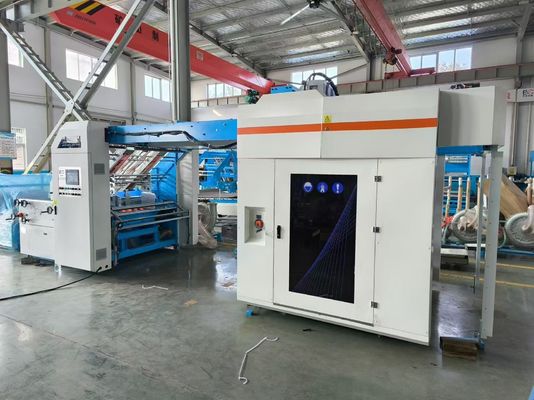

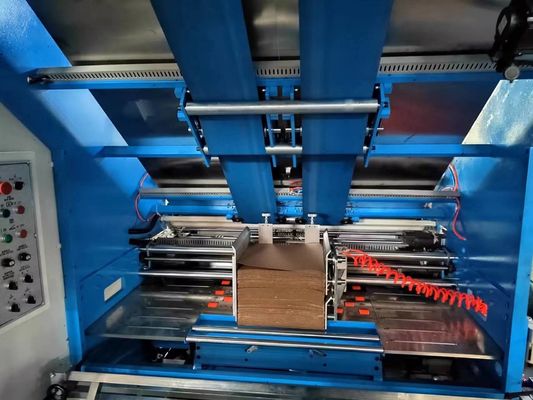

মেশিন চিত্র
